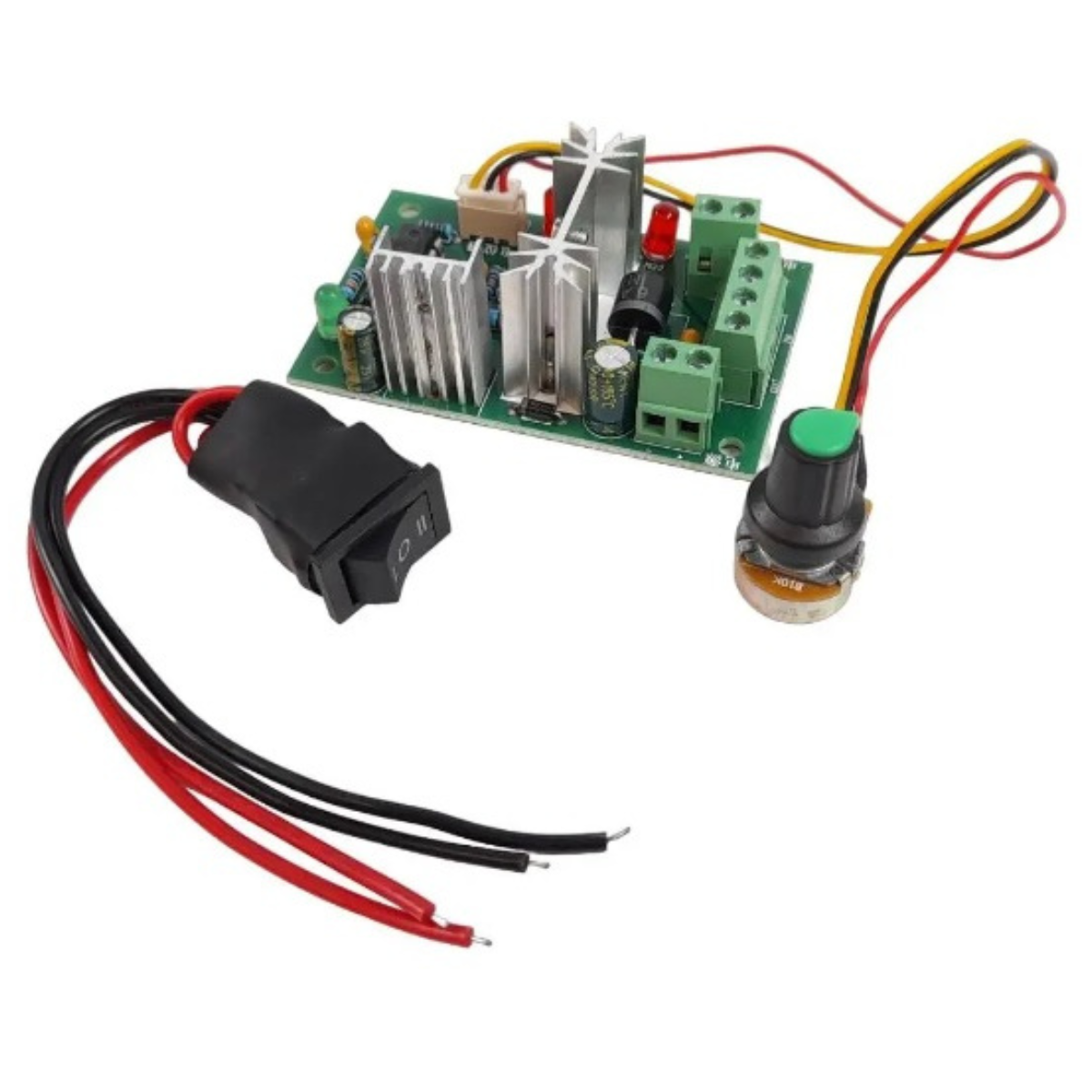

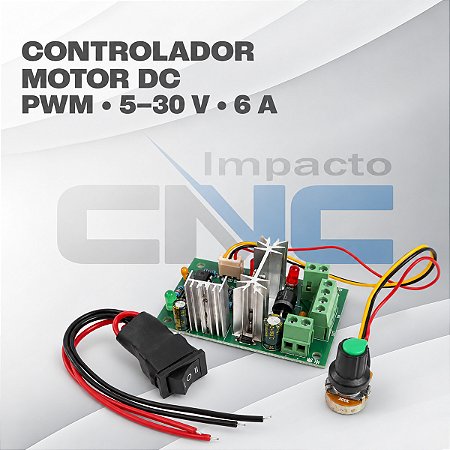

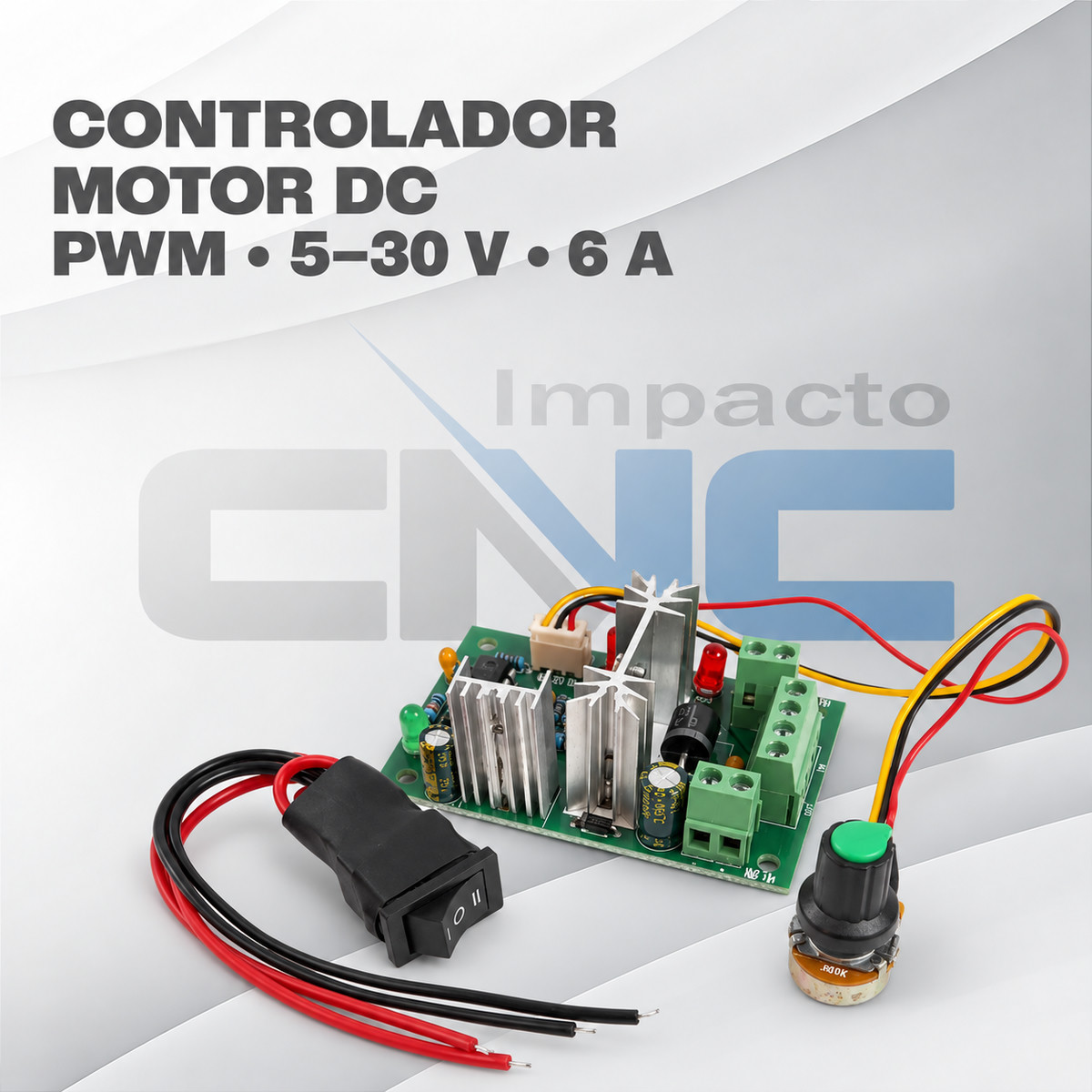

Controlador de Motor DC 5-30V PWM Chave Reversível 6A

Código: 02030030 Marca:
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.

    Controlador de velocidade para motores DC que opera por controle de largura de pulso (PWM), que reduz o consumo de corrente e evita o sobreaquecimento dos componentes de controle e do motor. Também pode ser aplicado em outros dispositivos de corrente contínua onde se pretende o controle de potência.
O controle de velocidade utiliza um potenciômetro, mas pode ser controlado por tensão externa de 0-5VDC utilizando o pino central e ground, removendo o potenciômetro.
Com chave de reversão de rotação 3 posições, sendo que a posição central desliga o motor.
Conta ainda com 3 LED´s de indicação, sendo um para indicar energização, e dois para sentido de rotação do motor CW e CCW.
As conexões são por terminais de parafusos e totalmente intuitivas.

Especificações:
- Modelo: CCM6NNR;
- Alimentação: 5-30VDC;
- Tensão de : Linear com a tensão de entrada;
- Corrente máxima de saída: 10A;
- Corrente nominal de trabalho: 6A;
- Potência máxima de carga: 200W (corrente de 10A);
- Duty Cicle Ajustável: 0% - 100%;
- Frequência PWM: 5,5 KHz;
- Tensão para controle externo: 0 – 5V;
- Potenciômetro: B10K;
- Comprimento cabo potenciômetro: 18cm;
- Furação do potenciômetro: 8mm;
- Comprimento cabo da chave: 12cm;
- Furação para chave: 18 x 14cm;
- Dimensões da placa(mm): 77x 46 x 26mm;
- Furação da placa: 4 x 3,0mm;
- Peso: 40 gr;

Produto contém:

1 x Controlador de Motor DC 5-30V PWM Chave Reversível 6A
